HRN节水消雾工业冷却塔HRN Water-Saving Anti-Plume Industrial Cooling Tower
HRN节水消雾工业冷却塔，湿段冷却与消雾换热协同，工业大负荷散热。
HRN系列是览讯面向重工业大负荷工况打造的节水消雾工业冷却塔。该系列将湿段冷却与消雾换热段（GS/LN/GSLN三种可选）协同设计，在保证1200~6000m³/h超大冷却水量的同时，有效抑制白雾排放。提供钢结构、混凝土结构和玻璃钢三种塔体形式，适应不同项目预算和施工条件。核心填料采用S波改性PVC材质，比表面积大且具备B1级阻燃和20年使用寿命。HRN系列广泛应用于石化、钢铁、电力等大型工业领域，是工业节水消雾的主力产品。
核心卖点
消雾换热三模式 (GS/LN/GSLN)
提供GS干通道、LN低噪干通道和GSLN复合消雾三种消雾方案，按雾情等级和经济性灵活选择。
大负荷 (1200~6000m³/h)
单塔可覆盖1200~6000m³/h超大冷却水量，多塔并联可扩展至数万m³/h，满足百万吨级工业用水。
三种塔体结构选择
钢结构（经济）、混凝土结构（耐久50年+）、玻璃钢（防腐最优），按项目和预算灵活选型。
S波改性PVC填料
B1级阻燃，比表面积>150m²/m³，抗老化添加UV稳定剂，设计使用寿命≥20年。
工作原理与结构特点
以下内容摘自HRN节水消雾工业冷却塔产品说明书
工作原理
HRN系列逆流式冷却塔按塔体材质分为钢结构、钢筋混凝土结构和全玻璃钢三种形式，设计工况为：进水温度43℃，出水温度33℃，湿球温度28℃，干球温度31.5℃，大气压力9.94×10⁴Pa。
热水由三溅式喷嘴低压均匀配水，达到均匀配水压力只须0.6mH₂O，减少水头损失；当水飞离溅盘后，能形成三层水流，组成一个有高有低、有远有近的立体水滴群体，将热水无中空均匀布洒到填料顶部，增加水、气的热交换程度，提高冷却效率。
通过冷却塔淋水段的气流，经过按椭圆曲线设计的风筒来流收缩段的整理，均匀收缩过渡到风机工作段；气流在风机工作段通过叶片做功被提升到动压回收段，利用气体流场均化理论设计的动压回收段对气流进行导流扩散，使出风筒气流动压损失有效降低。
冷却塔专用电机
选用Y2系列高效卧式异步冷却塔专用电动机，符合国际电工协会（IEC）标准；户外型，防护等级IP55、绝缘等级F级，配套优质耐磨轴承，电机有效寿命15年以上。
直角齿轮减速器
采用直角形大功率工业用减速齿轮器，减速齿轮为油浸式正润滑型；轴承可选配进口SKF轴承，联动轴采用优质304L不锈钢传动轴，或可配套进口碳纤维轴。
低噪轴流风机
新型轴流式低噪音冷却塔专用风机，由高强度环氧玻璃钢模压成型，应用空气动力学原理、机翼型线设计，大风量、高效率、运转平稳，叶片具有可互换性。
S波改性PVC填料
采用S波改性聚氯乙烯全新填料，配独创逆流塔悬挂填料系统，方便清洗维护；填料氧指数可达46.1%，达到国家难燃B1等级，正常使用情况下寿命为20年。
三溅式喷嘴
供水压力低，达到均匀配水压力只须0.6mH₂O；布水形成三层水流立体水滴群体，无中空布洒到填料顶部；喷嘴连接用ABS/不锈钢螺栓固定，杜绝脱落。
高效收水器
采用正弦波JT-45型改性PVC加筋收水器，机制成型片厚≥0.8mm，支架为ABS材料；漂移水损失不大于十万分之一，阻燃氧指数大于40，使用年限不少于15年。
技术参数
| 型号 (结构-消雾) | 冷却水量 (m³/h) | 风机直径 (mm) | 电机功率 (kW) | 外形尺寸 L×W×H (m) | 运行重量 (t) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| HRN-1200-GS(钢) | 1200 | 5000 | 55 | 10.0×6.0×8.0 | 25 | 62.0 |
| HRN-1500-GS(钢) | 1500 | 5500 | 75 | 11.0×6.5×8.5 | 30 | 62.8 |
| HRN-1800-GS(钢) | 1800 | 6000 | 90 | 12.0×7.0×9.0 | 36 | 63.5 |
| HRN-2200-LN(钢) | 2200 | 6500 | 110 | 13.0×7.5×9.5 | 42 | 64.0 |
| HRN-2600-LN(钢) | 2600 | 7000 | 132 | 14.0×8.0×10.0 | 48 | 64.5 |
| HRN-3000-LN(钢) | 3000 | 7500 | 160 | 15.0×8.5×10.5 | 55 | 65.0 |
| HRN-3500-GSLN(钢) | 3500 | 8000 | 185 | 16.0×9.0×11.0 | 62 | 65.5 |
| HRN-4000-GSLN(钢) | 4000 | 8500 | 200 | 17.0×9.5×11.5 | 70 | 66.0 |
| HRN-4600-GSLN(钢) | 4600 | 9000 | 250 | 18.0×10.0×12.0 | 78 | 66.5 |
| HRN-5200-GSLN(钢) | 5200 | 9500 | 280 | 19.0×10.5×12.5 | 86 | 67.0 |
| HRN-6000-GSLN(钢) | 6000 | 10000 | 315 | 20.0×11.0×13.0 | 96 | 67.5 |
| HRN-1200-GS(砼) | 1200 | 5000 | 55 | 10.0×6.0×8.0 | 28 | 62.0 |
| HRN-1800-GS(砼) | 1800 | 6000 | 90 | 12.0×7.0×9.0 | 40 | 63.5 |

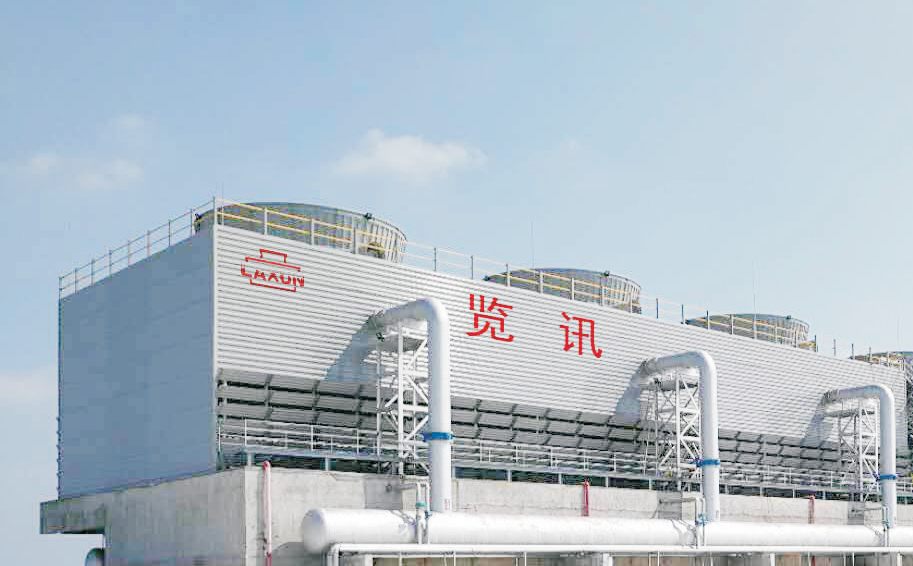

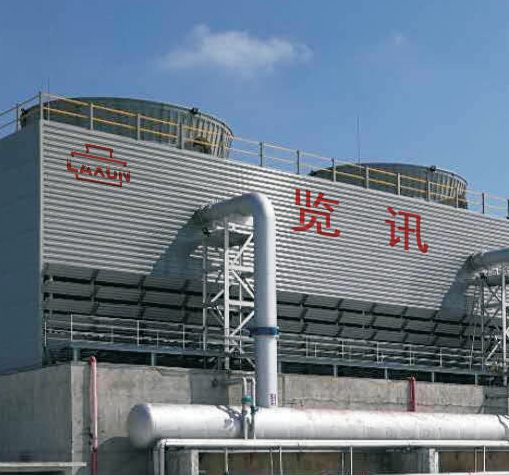

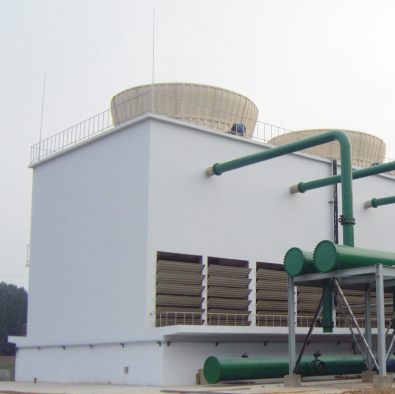

产品图册
图片来自HRN节水消雾工业冷却塔产品说明书
