数据中心间接蒸发冷却器Indirect Evaporative Cooler for Data Center
数据中心间接蒸发冷却器，间接蒸发冷却不直接引入室外湿空气，出水温度亚湿球。
IE系列是览讯面向数据中心节能降PUE战略推出的核心产品。采用间接蒸发冷却技术——室外空气与喷淋水在湿通道进行热湿交换，被冷却后的湿通道空气再通过换热器壁面冷却另一侧干通道内的循环空气（或冷却水），全程不将室外湿空气直接引入数据中心内部。这一技术可产出接近环境露点温度的"亚湿球"冷却介质，大幅降低压缩机制冷负荷。搭载EC风机无级调速、变流量喷嘴和高原适配离心风机，单台覆盖80~400m³/h，Ⅱ型扩展至更大容量。
核心卖点
间接蒸发冷却（亚湿球出水）
冷却介质不直接接触室外空气，出水温度可逼近环境露点温度，比传统冷却塔出水低3-5°C。
降低制冷能耗
亚湿球出水延长全年Free Cooling小时数，可帮助数据中心PUE降至1.15以下，年省电费数百万元。
EC风机无级调速
全系标配EC无刷直流电机，0-100%无级调速，部分负荷功耗大幅降低，适配AI算力波动负载。
变流量喷嘴 + 高原适配
自适应变流量喷嘴适应不同水压；可选高原型离心风机，海拔3000m以上稳定运行。
工作原理与结构特点
以下内容摘自数据中心间接蒸发冷却器产品说明书
工作原理

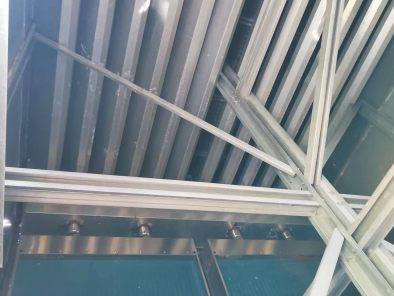

览讯间接蒸发冷却器采用最新先进的热交换技术，是以水和空气为冷却介质的高效换热设备：通过逆横流进行降温后，再进入到表冷器内，高温冷却水与表冷器外的湿热空气进行热交换。设备内配有两套水分配系统、表冷器换热、填料换热、收水器、导水槽等；外部设有循环水泵、导水管、阀门等；顶部设有轴流风机和EC风机。
正常运行时，循环水经进水管道进入逆流式布水器，由喷头均匀洒在喷淋填料上；外界冷空气由侧面进风网进入，穿过淋水区域转向垂直向上进入淋水填料，与喷洒在填料中的冷却水进行热交换，部分冷却水气化形成水蒸气，蒸发带走大量热量，由顶部的轴流式风机排入大气，热空气中的水被收水器截留。
换热后的冷却水掉落到导水槽，引流到横流塔播水盆，由横流式喷头均匀洒在喷淋填料上二次换热，湿热空气由EC风机排出；集水盆内的冷却水再由循环水泵送入表冷器，与表冷器外的湿热空气热交换后，被抽送到顶部播水盆再次喷洒在喷淋填料上热交换，这样往复循环，使集水盘冷却水温降到极致。

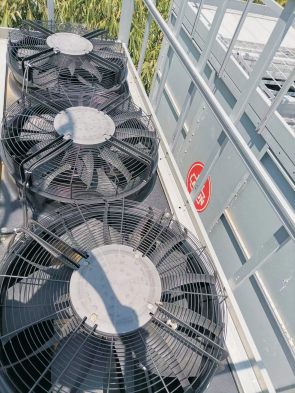

高效EC风机
EC电机满负荷和部分负荷运行都高效节能，无级调速；多台风机保证可靠性，一台故障其余风机提高转速弥补风量；组件有特殊涂层保护，耐受高湿度。
变流量喷嘴
在布水盘平面分布的下水孔上增加纵向下水槽，无论布水盘水量如何变化，每个喷嘴始终能分到水，单台几乎保持100%填料利用率；无运动部件，不易堵塞。
高效换热表冷器
采用蛇形弯管结构铜管设计，圆管增大换热面积、降低空气流动阻力；盘管经过三次2.5MPa试压确保无泄漏；铜管外穿设铝翅片，增大换热面积。
空气进风格栅
采用耐腐蚀聚氯乙烯和ABS材质，间距合理、不易堵塞、拆卸方便；科学角度设计避免阳光直射、防止藻类滋生；特殊结构使漂水率低于0.001%。
PVC/PP喷淋填料
集导风、散热、收水三重功效于一体，通风阻力小；水流热交换时间长（流程高度2500～3500mm）；入风端倾斜30°蜂窝状进风口防青苔；不粘接悬挂式安装。
高位收水导流槽
依靠高位收水装置把填料底部落下的冷却水截留、疏导、汇集到横流播水盆；零部件及材质满足-20℃～60℃正常运行，满足冬季满水挂冰极端荷载。
技术参数
| 型号 | 冷却水量 (m³/h) | EC风机数量 (台) | 总功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 出水温度 (°C) |
|---|---|---|---|---|---|---|
| IE-80 | 80 | 2 | 3.0 | 3200×2200×3000 | 3500 | ≤28 |
| IE-110 | 110 | 2 | 4.0 | 3400×2400×3200 | 4000 | ≤28 |
| IE-140 | 140 | 3 | 5.5 | 3600×2600×3400 | 4600 | ≤28 |
| IE-170 | 170 | 3 | 7.5 | 3800×2800×3600 | 5200 | ≤28 |
| IE-210 | 210 | 4 | 7.5 | 4000×3000×3800 | 5900 | ≤28 |
| IE-250 | 250 | 4 | 11.0 | 4200×3200×4000 | 6600 | ≤28 |
| IE-300 | 300 | 6 | 11.0 | 4400×3400×4200 | 7400 | ≤28 |
| IE-350 | 350 | 6 | 15.0 | 4600×3600×4400 | 8200 | ≤28 |
| IE-400 | 400 | 8 | 15.0 | 4800×3800×4600 | 9000 | ≤28 |
| IE-Ⅱ-300 | 300 | 4 | 11.0 | 4400×3400×4500 | 7800 | ≤26 |

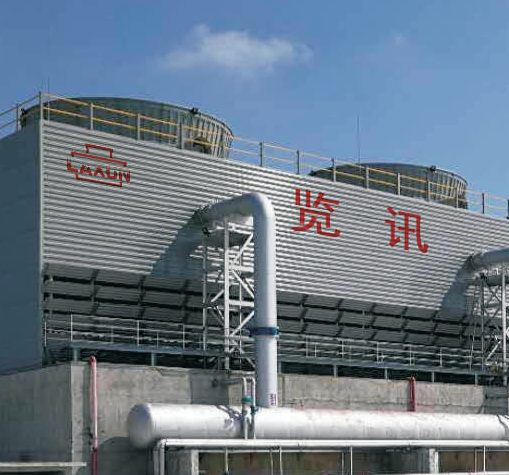

产品图册
图片来自数据中心间接蒸发冷却器产品说明书
