LMB-F & SF复合流干湿式节水闭式冷却塔LMB-F & SF Combined-Flow Dry-Wet Closed Cooling Tower
LMB-F & SF复合流干湿式节水闭式冷却塔，填料预冷与盘管强化换热协同。
LMB-F & SF复合流系列是览讯在闭式冷却塔领域的高端产品。该系列创新性地将填料预冷段与盘管换热段串联为复合流设计：喷淋水先经过填料预冷降温后再喷淋到盘管上，实现了"先预冷、再换热"的两级冷却，换热效率比传统闭式塔提升20%-30%。同时，填料预冷有效降低了喷淋水温，减少了盘管表面的结垢倾向，延长设备寿命。系列覆盖10~710m³/h共28个型号，是半导体、精密制造等洁净冷却场景的首选。
核心卖点
复合流设计
填料预冷段 + 盘管换热段串联运行，两级冷却，整体换热效率提升20%-30%。
填料预冷，减少结垢
喷淋水先经填料降温，低温水接触盘管可减缓水垢沉积速度，延长清洗周期。
宽幅流量覆盖
28个标准型号覆盖10~710m³/h，从小型实验室到大型工业生产全覆盖。
F型与SF型的灵活选择
F型为基本复合流型，SF型增加超级节能配置，根据项目的节能与投资平衡灵活选择。
工作原理与结构特点
以下内容摘自LMB-F & SF复合流干湿式节水闭式冷却塔产品说明书
工作原理
复合流闭式塔中，循环水在盘管内流动，盘管外壁被喷淋水包裹，循环水的热量通过盘管壁传递给喷淋水，喷淋水再通过PVC填料与进风垂直交错进行热交换，形成饱和的湿热空气通过风机排入大气。
冷却塔采用复合流冷却形式，分F系列（单面进风）与SF系列（双面进风）2种进风方式；喷淋水完全把盘管包裹，避免在盘管底部产生干点形成水垢，提升系统冷却效率；塔体内置检修走道，方便保养维护。
高效换热盘管
盘管采用优质不锈钢/铜管/铝管制造，TP2磷脱氧铜管以银基焊条焊接，SUS304不锈钢管以氩弧焊焊接；每套盘管均经压力防漏试验，集成化设计易装卸清洗。
防冻节能设计
冷却器采用防冻节能型设计，在北方地区较低气温时保证循环水排干，避免冻坏。
高品质填料收水器
填料采用高阻燃100%PVC原生料，吊挂方式安装无需粘贴，换热均匀、不易堵塞、方便清洗；收水器采用夹网式设计，高效收水，飘水率极低。
全钢塔体结构
风筒、面板、集水盘等全部采用重镀锌Z700优质钢材，超强耐用。
排风及喷淋系统
风机、电机采用国内知名品牌，噪音及故障率极低；喷淋水泵大流量、低扬程；喷淋系统采用离心式喷头，不易堵塞。
技术参数
| 型号 | 冷却水量 (m³/h) | 盘管面积 (m²) | 喷淋泵功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| LMB-F-10 | 10 | 28 | 0.55 | 1400×1200×2000 | 800 | 48.0 |
| LMB-F-16 | 16 | 42 | 0.55 | 1600×1300×2200 | 950 | 48.5 |
| LMB-F-25 | 25 | 60 | 0.75 | 1800×1500×2400 | 1200 | 49.0 |
| LMB-F-35 | 35 | 82 | 0.75 | 2000×1700×2600 | 1450 | 49.5 |
| LMB-F-50 | 50 | 115 | 1.1 | 2200×1900×2800 | 1750 | 50.0 |
| LMB-F-65 | 65 | 145 | 1.1 | 2400×2100×3000 | 2100 | 50.5 |
| LMB-F-80 | 80 | 180 | 1.5 | 2600×2300×3200 | 2500 | 51.0 |
| LMB-F-100 | 100 | 220 | 1.5 | 2800×2500×3400 | 2900 | 51.5 |
| LMB-F-125 | 125 | 280 | 2.2 | 3000×2700×3600 | 3400 | 52.0 |
| LMB-F-150 | 150 | 330 | 2.2 | 3200×2900×3800 | 3900 | 52.5 |
| LMB-F-180 | 180 | 390 | 3.0 | 3400×3100×4000 | 4500 | 53.0 |
| LMB-F-215 | 215 | 460 | 3.0 | 3600×3300×4200 | 5100 | 53.5 |
| LMB-SF-250 | 250 | 530 | 4.0 | 3800×3500×4400 | 5800 | 54.0 |
| LMB-SF-290 | 290 | 610 | 4.0 | 4000×3700×4600 | 6500 | 54.5 |
| LMB-SF-340 | 340 | 700 | 5.5 | 4200×3900×4800 | 7300 | 55.0 |
| LMB-SF-400 | 400 | 810 | 5.5 | 4400×4100×5000 | 8100 | 55.5 |
| LMB-SF-470 | 470 | 930 | 7.5 | 4600×4300×5200 | 9000 | 56.0 |
| LMB-SF-550 | 550 | 1060 | 7.5 | 4800×4500×5400 | 9900 | 56.5 |
| LMB-SF-630 | 630 | 1200 | 11.0 | 5000×4700×5600 | 10800 | 57.0 |
| LMB-SF-710 | 710 | 1340 | 11.0 | 5200×4900×5800 | 11800 | 57.5 |

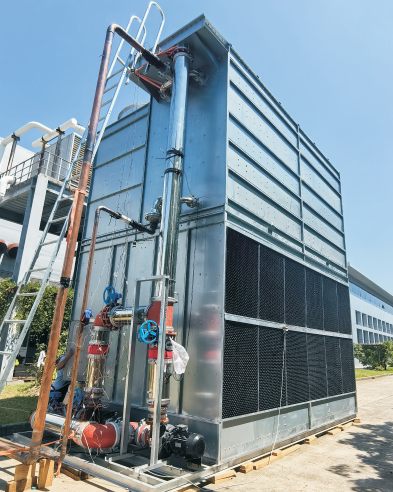

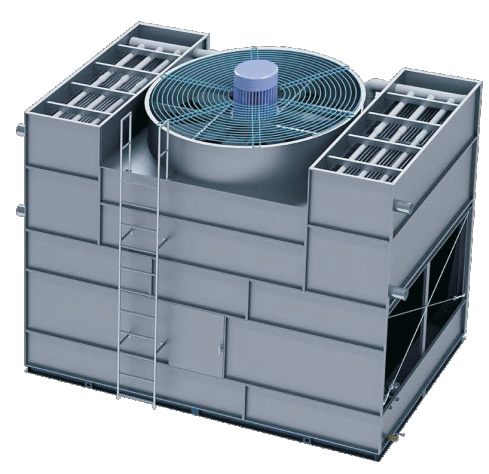

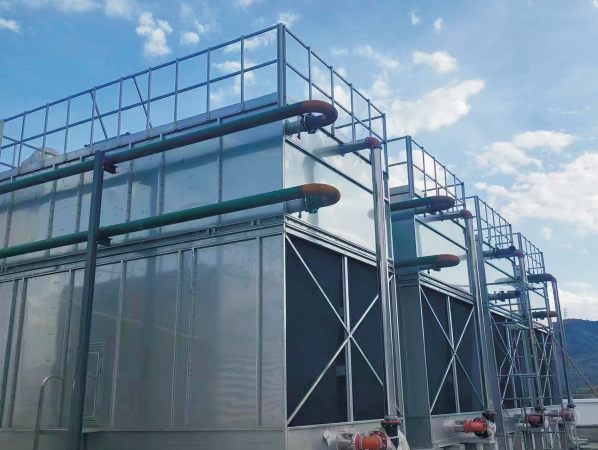

产品图册
图片来自LMB-F & SF复合流干湿式节水闭式冷却塔产品说明书
