LMB-RB系列逆流干湿式节水闭式冷却塔LMB-RB Series Counter-Flow Dry-Wet Closed Cooling Tower
LMB-RB系列逆流干湿式节水闭式冷却塔，盘管闭式循环+逆流换热。
LMB-RB系列是览讯逆流闭式冷却塔的核心产品线，采用逆流盘管闭式循环换热技术。与横流闭式塔相比，逆流闭式塔的盘管竖直排列，喷淋水自上而下与自下而上的空气在盘管表面形成逆流水膜换热，单位体积换热效率更高，占地更省。系列覆盖16~1750m³/h共20个标准型号，从微型实验室冷却塔到大型工业闭式系统全覆盖。防冻设计包含自动排水阀、防冻液加注口和低温自动切换干运行功能，确保北方地区全年安全运行。
核心卖点
闭式循环，绝对隔离
盘管封闭循环，介质不与空气和喷淋水接触，杜绝污染、氧化和结垢风险。
逆流换热，高效紧凑
逆流结构使盘管面积利用率最大化，同等换热量下体积比横流闭式塔减小20%-25%。
防冻设计
标配自动排水阀和低温保护程序，零度以下自动排空或切换干运行，杜绝冻裂风险。
宽幅覆盖 (16~1750m³/h)
20个标准型号从小型实验室到大型工业覆盖全场景，支持多塔并联扩展更大冷量。
工作原理与结构特点
以下内容摘自LMB-RB系列逆流干湿式节水闭式冷却塔产品说明书
工作原理
LMB-RB系列冷却塔是利用盘管外的喷淋水部分蒸发时吸收盘管内流体的热量，而使管内的流体降温。喷淋水由喷淋泵将集水槽中的水输送到设备顶部的喷淋管，经喷嘴喷淋到冷却盘管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，喷淋水循环使用。
轴流风机强迫空气从侧壁下部被吸入流经盘管，饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效控制水滴飘散损失，喷淋水的飘逸率不到0.001%，散失至大气中的水蒸气在系统中由浮球阀控制补充。
LMB-RB系列冷却塔作为一个模块整体运输，除外接管道、电气连接和所需可选件外，基本无需现场组装。机组通过通风机电动机启停或变频驱动（VFD）进行容量控制：通风机开启为100%能力，仅开启喷淋泵时约提供10%的冷却能力。
专利冷却盘管
分SUS304和紫铜材质（可选），SUS304盘管经专利设计，采用微倾斜式管束排列便于排水，经受3000kPa×24小时高压试验，确保无泄漏。
盘管加固框架
盘管支架采用国标角铁，表面热镀锌或喷漆处理，框架内部采用钢条横向、纵向焊接成型，确保盘管满负荷运行不塌陷、不变形。
轴流通风机
冷却塔专用轴流风机，采用航空技术设计制作，直径400-5000mm，大流量、中低风压，高效节能、低噪音、角度可调；由电机、风叶、导风筒、支撑架、网罩构成。
加压水分配系统
采用加压方式将水分散通过喷淋孔的水分配系统，喷嘴基本不会被堵塞，几乎不需要清理和保养。
喷淋泵
喷淋泵主轴采用SUS304材质，泵体、中承座、叶轮为FC200材质，配机械密封与NBR材质O型圈。
变频容量控制
变频驱动（VFD）提供最精确的容量控制，电动机启动次数更少、运转更平滑；特别适合寒冷气候运行，可调节风量将结冰减至最小，也可电动机反转除冰。
技术参数
| 型号 | 冷却水量 (m³/h) | 盘管面积 (m²) | 风机功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| LMB-RB-16 | 16 | 40 | 0.75 | 1200×1200×2200 | 900 | 48.0 |
| LMB-RB-24 | 24 | 58 | 1.1 | 1400×1400×2500 | 1100 | 48.5 |
| LMB-RB-35 | 35 | 82 | 1.1 | 1600×1600×2800 | 1400 | 49.0 |
| LMB-RB-50 | 50 | 115 | 1.5 | 1800×1800×3100 | 1800 | 49.5 |
| LMB-RB-70 | 70 | 158 | 2.2 | 2000×2000×3400 | 2300 | 50.0 |
| LMB-RB-95 | 95 | 210 | 3.0 | 2200×2200×3700 | 2900 | 50.5 |
| LMB-RB-125 | 125 | 275 | 4.0 | 2400×2400×4000 | 3600 | 51.0 |
| LMB-RB-160 | 160 | 340 | 5.5 | 2600×2600×4300 | 4400 | 51.5 |
| LMB-RB-210 | 210 | 440 | 5.5 | 2800×2800×4600 | 5300 | 52.0 |
| LMB-RB-270 | 270 | 550 | 7.5 | 3000×3000×4900 | 6300 | 52.5 |
| LMB-RB-350 | 350 | 700 | 11.0 | 3200×3200×5200 | 7600 | 53.0 |
| LMB-RB-450 | 450 | 880 | 11.0 | 3400×3400×5500 | 9000 | 53.5 |
| LMB-RB-570 | 570 | 1090 | 15.0 | 3600×3600×5800 | 10500 | 54.0 |
| LMB-RB-720 | 720 | 1350 | 18.5 | 3800×3800×6100 | 12200 | 54.5 |
| LMB-RB-900 | 900 | 1650 | 22.0 | 4000×4000×6400 | 14200 | 55.0 |
| LMB-RB-1100 | 1100 | 1980 | 30.0 | 4200×4200×6700 | 16400 | 55.5 |
| LMB-RB-1350 | 1350 | 2380 | 37.0 | 4400×4400×7000 | 19000 | 56.0 |
| LMB-RB-1550 | 1550 | 2700 | 45.0 | 4600×4600×7400 | 21500 | 56.5 |
| LMB-RB-1750 | 1750 | 3050 | 45.0 | 4800×4800×7800 | 24000 | 57.0 |

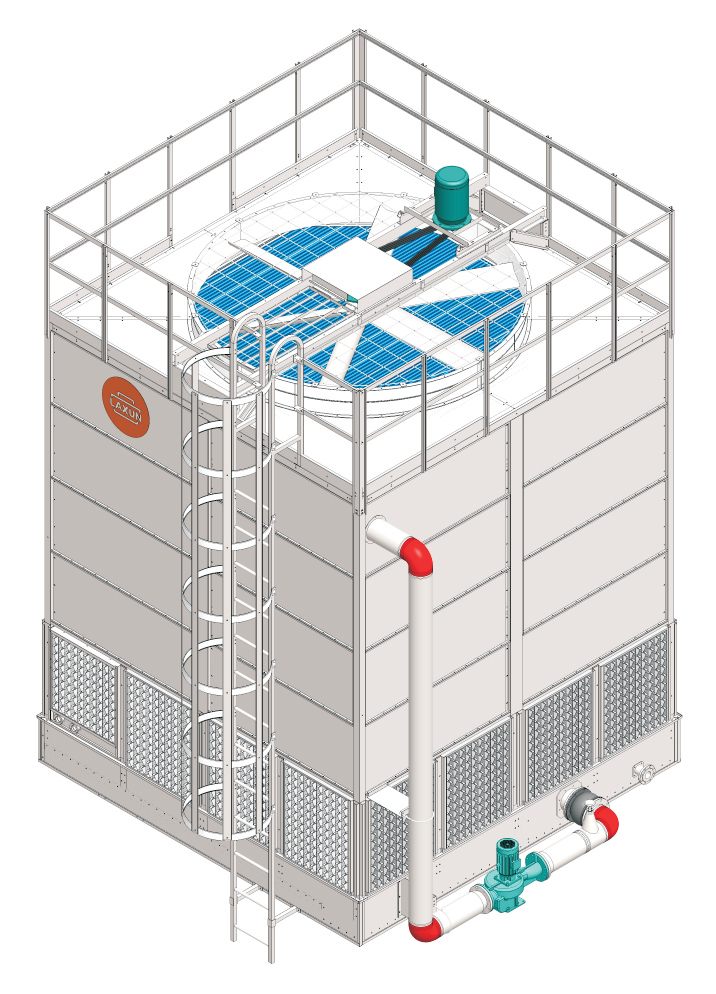

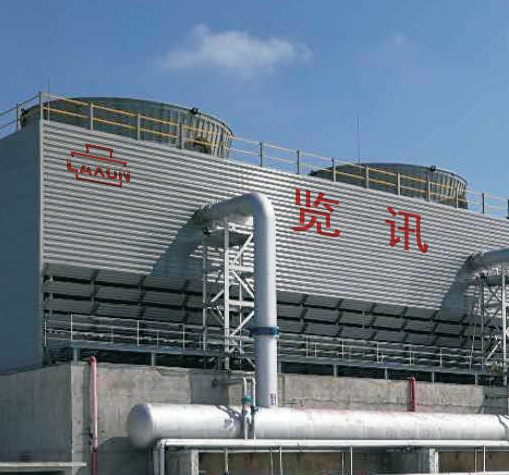

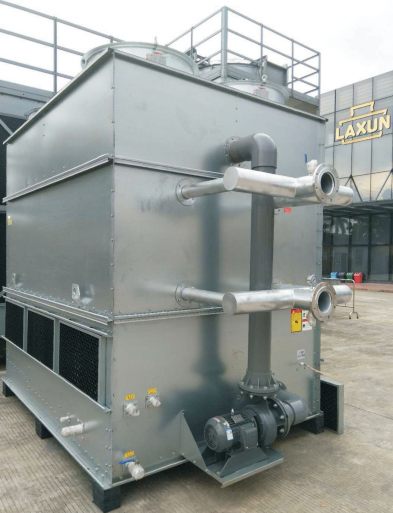

产品图册
图片来自LMB-RB系列逆流干湿式节水闭式冷却塔产品说明书
