LMB系列横流干湿式节水闭式冷却塔LMB Series Cross-Flow Dry-Wet Water-Saving Closed Cooling Tower
LMB系列横流干湿式节水闭式冷却塔，采用盘管闭式循环换热，实现介质隔离与节水运行。
LMB系列是览讯横流闭式冷却塔的旗舰产品线。采用盘管闭式循环换热，冷却介质在盘管内流动，与外界空气和喷淋水完全隔离，适用于对冷却水质有严格要求的高端工业场景。横流结构使盘管和喷淋系统可从侧面直接检修，维护便捷。干湿式设计可在低温季节切换为干运行模式，大幅节约水资源。系列覆盖50~1000m³/h共24个型号，广泛应用于半导体、数据中心液冷、精密制造、化工等行业。
核心卖点
闭式循环，介质隔离
盘管闭式循环，冷却介质与外界完全隔离，避免水质污染和结垢，适合纯水/乙二醇等介质。
节水运行
干湿式双模式运行，低温季节切换干运行可节水50%以上，全年综合节水率30%-40%。
配置灵活 (50~1000m³/h)
24个标准型号覆盖从小型实验室到大型工业的全场景闭式冷却需求。
维护便捷
横流结构可侧面检修盘管和喷淋系统，无需停机排空，降低维护成本。
工作原理与结构特点
以下内容摘自LMB系列横流干湿式节水闭式冷却塔产品说明书
工作原理
LMB系列横流闭式冷却塔采用盘管式散热装置，热水在盘管内密封环境下流动，冷却塔自循环冷却水及冷空气在盘管外流动，冷空气与冷却水成交叉（横流）方向，热水把热能通过盘管管壁传递给冷却水及空气，冷空气同时把冷却水热能带出塔外，从而达到冷却目的。热水完全在全封闭条件下运行，水质条件恒定不变，对冷凝系统起到极佳的保护作用。
机组工作运行时，循环水由水泵运至冷却塔上面的播水盘，经喷头布水在冷却塔填料上，再均匀地喷淋在冷凝盘管的外表面，形成很薄的一层水膜；待冷却介质从回形冷凝盘管的一端进入，被冷却的介质从冷凝盘管另一端流出。
冷却水吸收介质热量后，一部分蒸发成水蒸气被轴流通风机排入大气；未蒸发的冷却水流过高效PVC散热片填料时被空气冷却，再与下一层冷凝管进行热交换，直至滴落在下部的集水盘内循环使用。收水器阻挡气流中未蒸发的水滴使其流回水盘，减少冷却水消耗，集水盘内设置浮球阀自动补充冷却水。
不锈钢换热盘管
制管过程根据工况定期取样进行密封性检测，盘管成品进行气密性试验，按要求承压保压不泄漏；比表面积大，集束设计方便安装维修。
低噪声风机系统
低转速空间扭曲型低噪声风机，配全密封冷却塔专用节能低噪电机及低噪声皮带减速器，可选齿轮传动代替标准皮带传动。
横流布水喷淋
循环水经播水盆与多孔径分级式喷嘴均匀布水，配飞水填料与PVC填料强化换热，全自动喷淋泵循环供水。
四种塔体材质
认证含四种结构材质：-G全镀锌钢板、-S全不锈钢板、-FG玻璃钢水盘+热浸镀锌框架、-FS玻璃钢水盘+不锈钢框架，均配不锈钢管热交换器。
检修通道设计
塔内设检修门、人行过道、检修门梯，塔外配扶梯护笼，方便进入塔内日常保养维护。
技术参数
| 型号 (LMB-xxx-G) | 冷却水量 (m³/h) | 盘管面积 (m²) | 喷淋泵功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| LMB-50-G | 50 | 120 | 1.1 | 2800×2000×3200 | 2800 | 52.0 |
| LMB-70-G | 70 | 160 | 1.5 | 3000×2200×3400 | 3200 | 52.8 |
| LMB-90-G | 90 | 200 | 1.5 | 3200×2400×3600 | 3600 | 53.5 |
| LMB-110-G | 110 | 250 | 2.2 | 3400×2600×3800 | 4000 | 54.0 |
| LMB-135-G | 135 | 300 | 2.2 | 3600×2800×4000 | 4500 | 54.6 |
| LMB-160-G | 160 | 360 | 3.0 | 3800×3000×4200 | 5000 | 55.2 |
| LMB-190-G | 190 | 430 | 3.0 | 4000×3200×4400 | 5600 | 55.8 |
| LMB-225-G | 225 | 510 | 4.0 | 4200×3400×4600 | 6200 | 56.3 |
| LMB-265-G | 265 | 590 | 4.0 | 4400×3600×4800 | 6800 | 56.8 |
| LMB-310-G | 310 | 680 | 5.5 | 4600×3800×5000 | 7500 | 57.3 |
| LMB-360-G | 360 | 780 | 5.5 | 4800×4000×5200 | 8200 | 57.8 |
| LMB-420-G | 420 | 900 | 7.5 | 5000×4200×5400 | 9000 | 58.3 |
| LMB-490-G | 490 | 1030 | 7.5 | 5200×4400×5600 | 9800 | 58.8 |
| LMB-570-G | 570 | 1180 | 7.5 | 5400×4600×5800 | 10600 | 59.2 |
| LMB-660-G | 660 | 1340 | 11.0 | 5600×4800×6000 | 11500 | 59.7 |
| LMB-760-G | 760 | 1510 | 11.0 | 5800×5000×6200 | 12400 | 60.1 |
| LMB-880-G | 880 | 1700 | 15.0 | 6000×5200×6400 | 13400 | 60.5 |
| LMB-1000-G | 1000 | 1900 | 15.0 | 6200×5400×6600 | 14400 | 60.9 |
产品图册

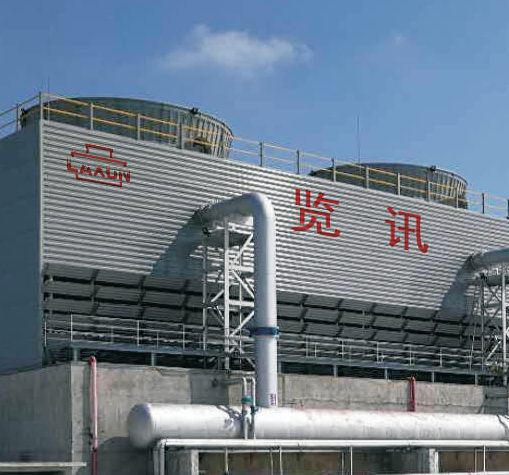

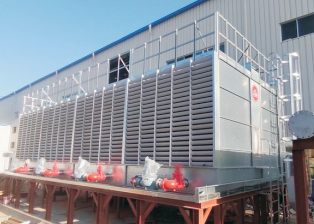

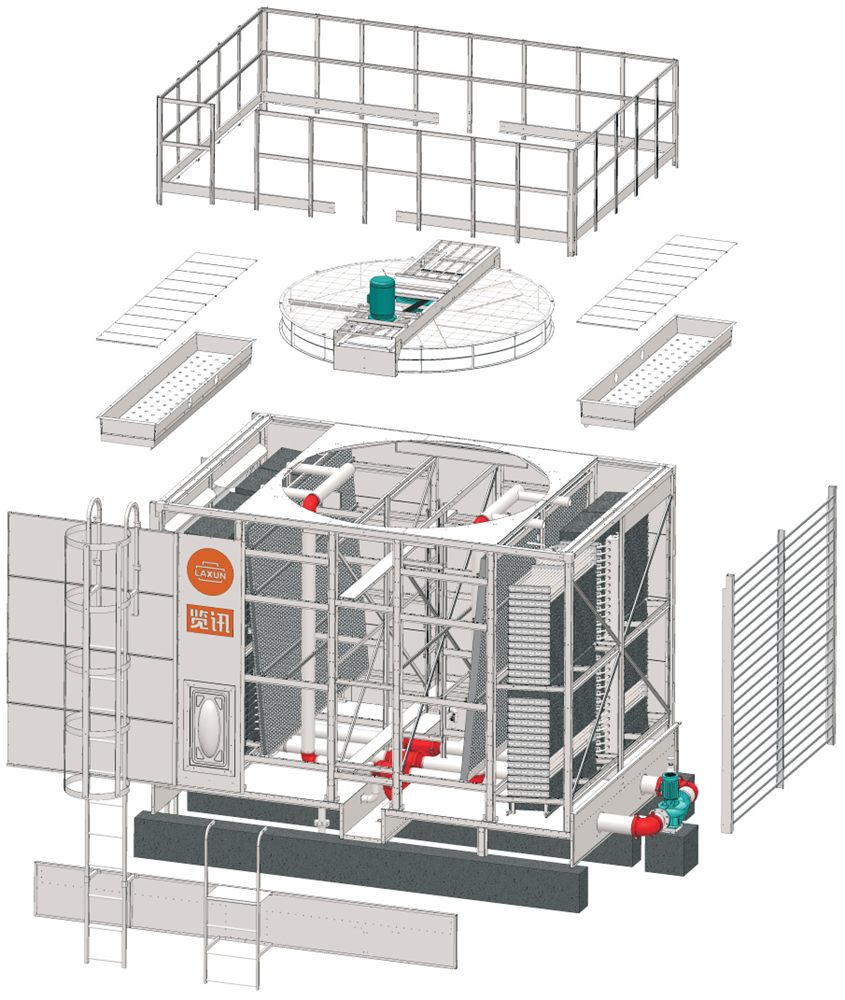

图片来自LMB系列横流干湿式节水闭式冷却塔产品说明书
