P型反冲洗过滤器P-Type Backwash Filter
立式横式除污器的换代产品，在线排污不停机，反向自动冲洗，DN50~DN500规格齐全。
P型反冲洗过滤器是传统立式、横式除污器的升级换代产品，专为工业水系统在线排污设计。核心创新在于"反向自动冲洗"——过滤器无需停机即可利用系统自身水压反向冲洗滤网，将截留杂质从排污口排出。配备压差反冲提示功能，当滤网内外压差达到设定值时自动提醒反冲。产品线覆盖DN50~DN500全口径规格，处理水量从19m³/h至1980m³/h，电控系统支持手动、压差自动、时间程序等多种控制模式，安装方向灵活，可水平或垂直安装。
核心卖点
在线排污不停机
反冲洗过程利用系统自身水压，无需停泵、无需拆解过滤器，排污期间系统正常运行。
反向自动冲洗
水流反向穿透滤网，强力清除滤网表面及缝隙中的杂质，冲洗效果远优于人工拆洗。
压差反冲提示
标配压差变送器或压差开关，滤网堵塞时自动报警/自动启动反冲，实现无人值守运行。
DN50~DN500规格齐全
从DN50小型管道到DN500大口径主管道，12个标准口径全覆盖，处理水量19~1980m³/h。
电控方式多样
支持手动按钮控制、压差自动控制、PLC时间程序控制、远程DCS联动控制等多种模式。
安装灵活
可水平安装也可垂直安装，排污口可360°旋转调整方向，适应各种管路走向和空间条件。
工作原理与结构特点
以下内容摘自P型反冲洗过滤器产品说明书
工作原理
P型反冲洗过滤器是在各类立式、横式除污器、过滤器基础上改进的产品，设有水流导向装置和排污口，可在不停机状态下反向自动冲洗污物和自动清洗过滤部件。
过滤器工作时水流导向阀处于开启状态，水流自入口进入经滤网过滤到出口，污物杂质被滤网拦截；排污时关闭水流导向阀、打开排污阀，起到反向自动冲洗滤网和排除污物的作用。
整个反冲排污过程不用关闭系统，无须人工清洗滤芯，实现在线排污。适用于各种供水系统、工业冷却水系统及工艺用水系统，特别是需连续长期不停机运行的系统。
碳钢筒体结构
主要由优质碳钢筒体、过滤组件、水流导向阀和排污装置组成，规格覆盖LX-PG/ZA-50至500，进出口DN50~DN500。
大流量覆盖
按管径匹配选型，单台循环水量覆盖19~1980m³/h；在满足工作压力和流量前提下，尽量选用规格较大的型号。
压差自动反冲
建议过滤器前后安装压力表，当进出口压差大于0.08~0.2MPa或比新装时大3~4倍时进行反冲排污，反冲时间建议保持30秒。
不停机在线排污
排污时只需打开排污阀，水流同时自动清洗内部过滤组件，清洗过程中系统照常运行，实现不停机排污与清洗同步进行。

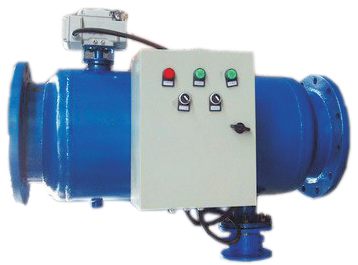

多种控制模式
AC220V外接电源，支持远控/就地、自动/手动切换；自动状态下依照时控开关定时或压差进行反洗。
灵活安装方式
设备建议水平安装，箭头方向与介质流向一致；垂直安装时应入水口朝上、水流自下而上；可加装旁路便于检修。
技术参数
| 型号 | 口径 DN | 处理水量 (m³/h) | 过滤精度 (μm) | 工作压力 (MPa) | 排污口 DN | 外形尺寸 L×H(mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| P-F50 | 50 | 19 | 500~3000 | 1.0/1.6 | 25 | 380×520 | 18 |
| P-F65 | 65 | 32 | 500~3000 | 1.0/1.6 | 25 | 420×580 | 22 |
| P-F80 | 80 | 50 | 500~3000 | 1.0/1.6 | 32 | 480×650 | 28 |
| P-F100 | 100 | 80 | 500~3000 | 1.0/1.6 | 32 | 540×730 | 36 |
| P-F125 | 125 | 125 | 500~3000 | 1.0/1.6 | 40 | 620×820 | 48 |
| P-F150 | 150 | 180 | 500~3000 | 1.0/1.6 | 40 | 680×920 | 62 |
| P-F200 | 200 | 320 | 500~3000 | 1.0/1.6 | 50 | 780×1050 | 85 |
| P-F250 | 250 | 500 | 500~3000 | 1.0/1.6 | 50 | 880×1180 | 115 |
| P-F300 | 300 | 720 | 500~3000 | 1.0/1.6 | 65 | 980×1320 | 152 |
| P-F350 | 350 | 980 | 500~3000 | 1.0/1.6 | 65 | 1100×1480 | 205 |
| P-F400 | 400 | 1280 | 500~3000 | 1.0/1.6 | 80 | 1220×1650 | 270 |
| P-F500 | 500 | 1980 | 500~3000 | 1.0/1.6 | 80 | 1380×1850 | 365 |

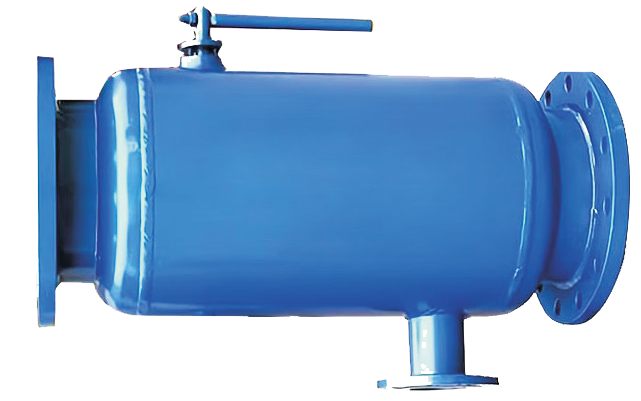

产品图册
图片来自P型反冲洗过滤器产品说明书
