PG-C方形横流侧出风埋地式冷却塔PG-C Square Cross-Flow Side-Discharge Underground Cooling Tower
PG-C方形横流侧出风埋地式冷却塔，埋地安装友好。
PG-C系列是览讯为埋地安装场景量身设计的冷却塔产品线。采用横流侧出风结构，出风口位于塔体侧面，埋地后可利用地面高度差实现自然通风，无需高耸的塔体结构。塔体结构紧凑，基坑开挖量小，安装维护便捷。该系列覆盖75~620m³/h共21个型号，广泛应用于地下车库、隧道通风、景观园林等需要隐藏冷却设备的场所，兼顾冷却功能与环境美观。
核心卖点
横流侧出风，埋地适配
侧向出风设计，埋地后利用地面风道自然排风，无需高塔体，完美融入景观环境。
埋地安装友好
紧凑型结构，基坑开挖深度浅，土建成本低，防水防潮设计确保地下长期可靠运行。
紧凑小巧
同等冷量下塔体高度仅为常规冷却塔的60%-70%，满足埋地空间约束。
防腐防水强化
塔体采用增强型FRP面板+热浸锌骨架，内设防水涂层，适应地下高湿环境。
工作原理与结构特点
以下内容摘自PG-C方形横流侧出风埋地式冷却塔产品说明书
工作原理
PG-C方形横流侧出风埋地式冷却塔创造性采用机压侧板结构，美观、环保，尺寸标准，通用性强；可适应各类型场地要求，包括在室内安装使用。
换热方面采用径深达1795mm的大尺寸悬挂填料，配合变径多级花瓣式（S.H-C.D.F）喷头，散质系数βxv高；装配览讯变径分级花瓣式喷头，将通过喷头的水溅散成细小的水滴散布在填料片上。
风筒上部装置有根据空气动力学原理设计的导流屏蔽筒，能回收动能、降低噪声，减少热汽回流；经过科学的计算及测试，在保证冷量的前提下把冷却塔做得更合理、更轻，以满足现代化建筑的要求。
大尺寸悬挂填料
径深达1795mm的大尺寸悬挂填料，配合变径多级花瓣式喷头，散质系数βxv高，水气热交换充分。
变径花瓣式喷头
装配览讯变径分级花瓣式喷头，将通过喷头的水溅散成细小的水滴，均匀散布在填料片上。
导流屏蔽风筒
风筒上部设有根据空气动力学原理设计的导流屏蔽筒，能回收动能、降低噪声，减少热汽回流。
机压侧板结构
创造性采用机压侧板结构，美观、环保，尺寸标准，通用性强，可适应包括室内安装在内的各类型场地。
HGI镀锌钢材
主框架、底框板和侧板优选韩国进口浦项钢铁HGI高耐蚀极厚镀锌层700g/m²钢材，为目前工业界最高标号镀锌规格（ASTM G235，公制Z700）。
技术参数
| 型号 | 冷却水量 (m³/h) | 风机功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|
| PG-C-75 | 75 | 3.0 | 2200×1800×2400 | 2000 | 50.0 |
| PG-C-90 | 90 | 4.0 | 2400×2000×2600 | 2300 | 50.8 |
| PG-C-105 | 105 | 4.0 | 2600×2200×2700 | 2600 | 51.3 |
| PG-C-125 | 125 | 5.5 | 2800×2400×2900 | 2900 | 51.9 |
| PG-C-145 | 145 | 5.5 | 3000×2600×3000 | 3200 | 52.4 |
| PG-C-165 | 165 | 7.5 | 3200×2800×3200 | 3600 | 53.0 |
| PG-C-190 | 190 | 7.5 | 3400×3000×3300 | 3900 | 53.5 |
| PG-C-215 | 215 | 11.0 | 3600×3200×3500 | 4300 | 54.0 |
| PG-C-245 | 245 | 11.0 | 3800×3400×3600 | 4700 | 54.5 |
| PG-C-275 | 275 | 15.0 | 4000×3600×3800 | 5100 | 55.0 |
| PG-C-310 | 310 | 15.0 | 4200×3800×3900 | 5600 | 55.5 |
| PG-C-345 | 345 | 15.0 | 4400×4000×4100 | 6000 | 55.9 |
| PG-C-385 | 385 | 18.5 | 4600×4200×4200 | 6500 | 56.3 |
| PG-C-425 | 425 | 18.5 | 4800×4400×4400 | 7000 | 56.7 |
| PG-C-470 | 470 | 22.0 | 5000×4600×4500 | 7600 | 57.1 |
| PG-C-515 | 515 | 22.0 | 5200×4800×4700 | 8100 | 57.5 |
| PG-C-565 | 565 | 30.0 | 5400×5000×4800 | 8700 | 58.0 |
| PG-C-620 | 620 | 30.0 | 5600×5200×5000 | 9300 | 58.4 |

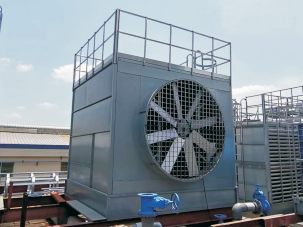

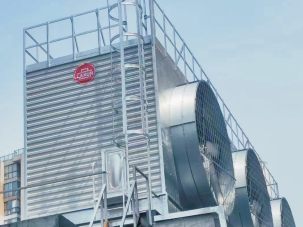

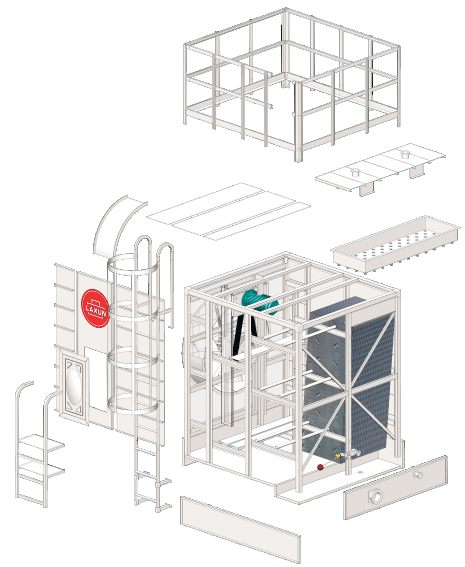

产品图册
图片来自PG-C方形横流侧出风埋地式冷却塔产品说明书
