Pangolin穿山甲PG系列鼓风式冷却塔Pangolin PG Series Forced-Draft Cooling Tower
Pangolin穿山甲PG系列鼓风式冷却塔，采用离心风机鼓风式通风。
Pangolin穿山甲PG系列是览讯独创的鼓风式冷却塔，采用离心风机从底部强制鼓风，配合横流侧出风的风道设计，彻底改变了传统轴流风机顶排风的模式。离心风机鼓风式通风具有风压高、对风阻不敏感的特点，特别适合进风口受限或需要远距离送风的工况。塔体采用韩国浦项HGI高耐蚀镀锌钢，防腐性能卓越。该系列涵盖CC/C/L/P/H五种塔型共30个型号，广泛应用于工业车间、电厂辅机冷却等严苛环境。
核心卖点
离心风机鼓风式通风
采用离心风机底部鼓风，风压高、气流组织可控，适合进风口受限及长距离送风场景。
横流侧出风设计
侧向出风可避免热风回流，多塔并联布置灵活，不受排风方向相互干扰。
韩国浦项HGI高耐蚀镀锌钢
全塔骨架采用韩国浦项HGI高耐蚀镀锌钢板，盐雾试验≥600h，防腐等级远超国标。
五种塔型灵活选配
CC/C/L/P/H五种塔型分别对应不同水量和安装条件，总有一款匹配您的项目需求。
工作原理与结构特点
以下内容摘自Pangolin穿山甲PG系列鼓风式冷却塔产品说明书
工作原理

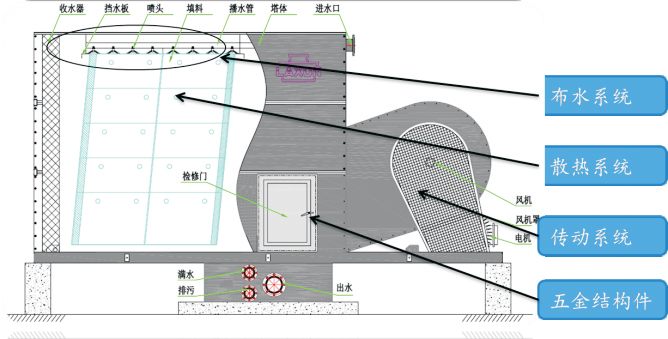

鼓风式机械通风冷却塔是指风机设置在冷却塔进风口处的冷却塔。览讯的方形鼓风式侧出风冷却塔是指水流从塔上部垂直落下，空气水平流动通过淋水填料后从侧面排出，气流与水流正交的鼓风式机械通风冷却塔。
其工作原理是依靠塔的离心风机，强行把塔外的冷空气经塔的进风道送入塔内；需冷却的介质由管式布水系统均匀分布到各个淋水装置中，均匀洒在填料上与进来的空气进行热交换，湿热空气经收水器收水处理后排出塔外，冷却后的介质汇集后进入集水盘。
览讯PG系列是引用GB/T 7190.1-2018标准、结合ISO9001质量体系要求及二十多年实践经验逐步发展完善的定型标准产品。具有冷却效果好、飘水低、体积小、结构紧凑等特点，能抗8级以上地震，抗风强度达到12级风力。
皮带传动系统
电机轴上的主动轮通过皮带带动大从动轮驱动离心风机，配全封闭式冷却塔专用电机及带式传动空调风机，皮带采用进口皮带，运转平稳、寿命长、噪声低。
HGI镀锌钢结构
主框架、底框板和侧板优选韩国进口浦项钢铁HGI高耐蚀极厚镀锌层700g/m²钢材制造，为目前工业界最高标号镀锌规格，相当于ASTM标准G235（公制Z700）。
改性PVC塔芯填料
塔芯材料由优质改性PVC聚氯乙烯片材真空吸塑成型，集导风、散热、收水三重功效于一体；表面呈细小布纹，水流成膜不溅落，水气接触充分，亲水性好。
多材质塔体选项
塔体材料以-G（热浸镀锌外壳、水盘、整体框架和硬件）、-S（不锈钢外壳、水盘、整体框架和硬件）后缀区分，并可选齿轮传动替代标准皮带传动。
技术参数
| 型号 | 塔型 | 冷却水量 (m³/h) | 风机功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| PG-50CC | CC | 50 | 2.2 | 1800×1600×2800 | 1500 | 50.0 |
| PG-65CC | CC | 65 | 3.0 | 2000×1800×3000 | 1800 | 51.0 |
| PG-80C | C | 80 | 4.0 | 2400×2000×3200 | 2200 | 52.0 |
| PG-100C | C | 100 | 5.5 | 2600×2200×3400 | 2600 | 52.8 |
| PG-125C | C | 125 | 7.5 | 2800×2400×3600 | 3000 | 53.5 |
| PG-150L | L | 150 | 7.5 | 3200×2600×3800 | 3600 | 54.2 |
| PG-175L | L | 175 | 11.0 | 3400×2800×4000 | 4000 | 54.8 |
| PG-200L | L | 200 | 11.0 | 3600×3000×4200 | 4500 | 55.3 |
| PG-225P | P | 225 | 15.0 | 4000×3200×4400 | 5000 | 55.9 |
| PG-250P | P | 250 | 15.0 | 4200×3400×4600 | 5400 | 56.3 |
| PG-275P | P | 275 | 18.5 | 4400×3600×4800 | 5900 | 56.8 |
| PG-300H | H | 300 | 18.5 | 4800×3800×5000 | 6500 | 57.3 |
| PG-350H | H | 350 | 22.0 | 5200×4000×5200 | 7200 | 57.8 |
| PG-400H | H | 400 | 30.0 | 5600×4200×5400 | 8000 | 58.5 |
| PG-450H | H | 450 | 30.0 | 6000×4400×5600 | 8800 | 59.0 |
| PG-500H | H | 500 | 37.0 | 6400×4600×5800 | 9600 | 59.5 |
| PG-550H | H | 550 | 45.0 | 6800×4800×6000 | 10400 | 60.0 |
| PG-600H | H | 600 | 45.0 | 7200×5000×6200 | 11200 | 60.3 |
| PG-650H | H | 650 | 55.0 | 7600×5200×6400 | 12000 | 60.7 |
| PG-700H | H | 700 | 55.0 | 8000×5400×6600 | 12800 | 61.0 |

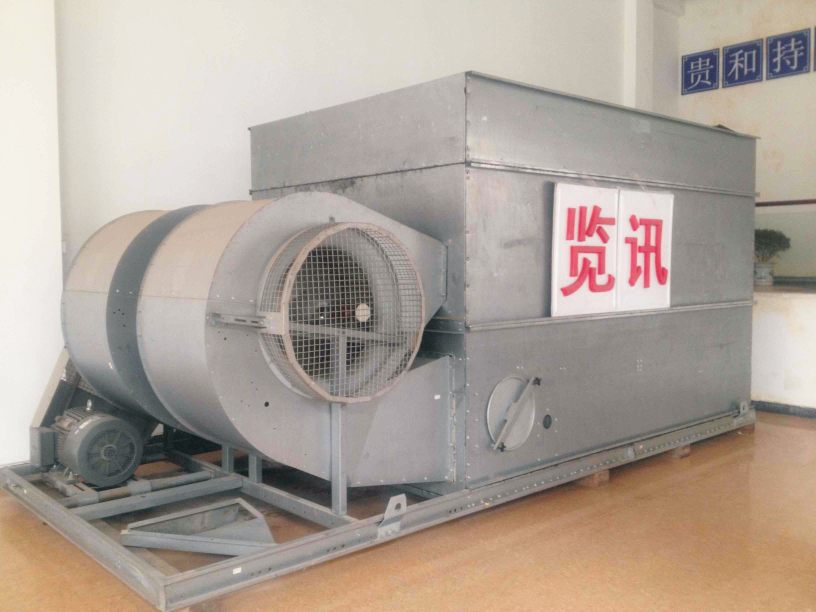

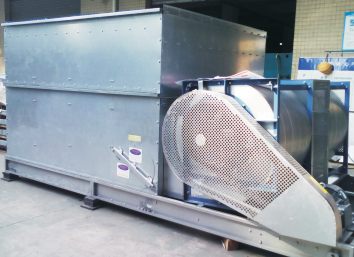

产品图册
图片来自Pangolin穿山甲PG系列鼓风式冷却塔产品说明书
