PL系列高效机房专用冷却塔PL Series High-Efficiency Cooling Tower
PL系列高效机房专用冷却塔，专为数据中心机房冷却系统设计，具备高效节水、低噪运行的特点。
PL系列是览讯科技面向数据中心与精密机房场景推出的旗舰级冷却塔产品线。该系列采用第四代高效填料与变流量自适应布水系统，在20%~120%宽幅流量范围内均能保持优异的热交换效率。塔体采用G235高耐蚀镀锌钢结构，配合模块化FRP面板，可抵御12级台风。在广州天河公园实测COP高达5.84，噪声低至48.6dB(A)，完美适配城市核心区及居民区周边的冷却需求。
核心卖点
48.6dB(A) 极静噪声
采用翼型低噪声风机与消音进风口设计，1m处噪声最低仅48.6dB(A)，满足城市核心区环评要求。
COP 5.84 实测能效
广州天河公园项目实测COP达5.84，大幅超越国标一级能效等级，年运行电费节省30%以上。
G235镀锌钢抗台风
全塔骨架采用G235高耐蚀镀锌钢，经12级台风工况校核，沿海及高风地区可靠运行。
20%-120% 变流量布水
自适应变流量喷头与重力式布水盘设计，在极低流量与过载工况下均保持均匀布水，无干点风险。
模块化快装结构
FRP面板模块化拼接，标准40尺集装箱运输，现场拼装周期缩短50%。
工作原理与结构特点
以下内容摘自PL系列高效机房专用冷却塔产品说明书
工作原理
新PL系列超静音环保型冷却塔采用同行业世界先进的自动化生产设备、新技术、新材料、新工艺，成就新一代低能耗高效率产品。超强的冷效、卓越的噪声处理效果、方便保养及其耐用性，成为高效机房冷却系统的理想选择方案。
PL系列为高效机房专利匀压供水变流量智能冷却塔：将简单的外部接管进水系统改为预制恒压供水水槽低阻力防虹吸水力平衡内进水系统，避免变流量时虹吸现象影响均匀布水，保证变流量运行时均匀布水、稳定提供冷却能力，可实现20%-120%变流量均匀布水。
设计工况：进水温度37℃、出水温度32℃、湿球温度28℃、干球温度31.5℃、大气压力9.94×10⁴Pa，抗风压设计＜47m/s。PL系列通过美国CTI标准STD-201(21)热力性能认证，并获得美国FM认证与欧盟CE认证。
高效轴流风机
铝合金多叶片叶轮，低转速下仍保持高效率、静压衰减小，正常使用寿命大于15年；可选超静音玻璃钢风机，降噪可达10~25dB(A)。
全封闭专用电机
采用专用于冷却塔湿热环境的高效全封闭电机，防水轴承设计、轴承长久润滑，显著降低维护成本，可提供二级能效电机。
皮带齿轮传动
风机直径小于3600mm采用进口皮带传动，满足连续工作和150%轴功率；大于等于3600mm采用齿轮传动，轴承选用NTN、NSK或SKF。
G235镀锌钢框架
塔框架和面板采用高耐蚀极厚重镀锌钢材质，最高规格G235框架能有效抵抗12级台风、8级地震，无焊接点，可再循环材料使用率达95%以上。
检修便利设计
减速机处、风机处及塔内设有检修平台及通道，检修门采用304不锈钢材质，标配外部梯子、护笼、塔顶护栏，维护简便安全。
技术参数
| 型号 | 冷却水量 (m³/h) | 风机直径 (mm) | 电机功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| PL-2102L | 100 | 1500 | 4.0 | 3200×2400×3800 | 2800 | 48.6 |
| PL-2103L | 125 | 1500 | 5.5 | 3400×2600×4000 | 3200 | 49.2 |
| PL-2104L | 150 | 1800 | 7.5 | 3600×2800×4200 | 3800 | 50.1 |
| PL-2105L | 175 | 1800 | 7.5 | 3800×3000×4400 | 4200 | 50.8 |
| PL-2106L | 200 | 2000 | 11.0 | 4000×3200×4600 | 4800 | 51.5 |
| PL-2107L | 225 | 2000 | 11.0 | 4200×3400×4800 | 5200 | 52.0 |
| PL-2108L | 250 | 2200 | 15.0 | 4400×3600×5000 | 5800 | 52.6 |
| PL-2109L | 275 | 2200 | 15.0 | 4600×3800×5200 | 6200 | 53.1 |
| PL-2110L | 300 | 2400 | 18.5 | 4800×4000×5400 | 6800 | 53.8 |
| PL-2111L | 325 | 2400 | 18.5 | 5000×4200×5600 | 7200 | 54.2 |
| PL-2112L | 350 | 2600 | 22.0 | 5200×4400×5800 | 7800 | 54.8 |
| PL-2113L | 375 | 2600 | 22.0 | 5400×4600×6000 | 8200 | 55.2 |
| PL-2114L | 400 | 2800 | 30.0 | 5600×4800×6200 | 8800 | 55.8 |
| PL-2115L | 425 | 2800 | 30.0 | 5800×5000×6400 | 9200 | 56.1 |
| PL-2116L | 450 | 3000 | 37.0 | 6000×5200×6600 | 9800 | 56.6 |
| PL-2117L | 475 | 3000 | 37.0 | 6200×5400×6800 | 10200 | 56.9 |
| PL-2118L | 500 | 3200 | 45.0 | 6400×5600×7000 | 10800 | 57.3 |
| PL-2119L | 525 | 3200 | 45.0 | 6600×5800×7200 | 11200 | 57.6 |
| PL-2120L | 550 | 3400 | 55.0 | 6800×6000×7400 | 11800 | 58.0 |
| PL-2121L | 575 | 3400 | 55.0 | 7000×6200×7600 | 12200 | 58.3 |

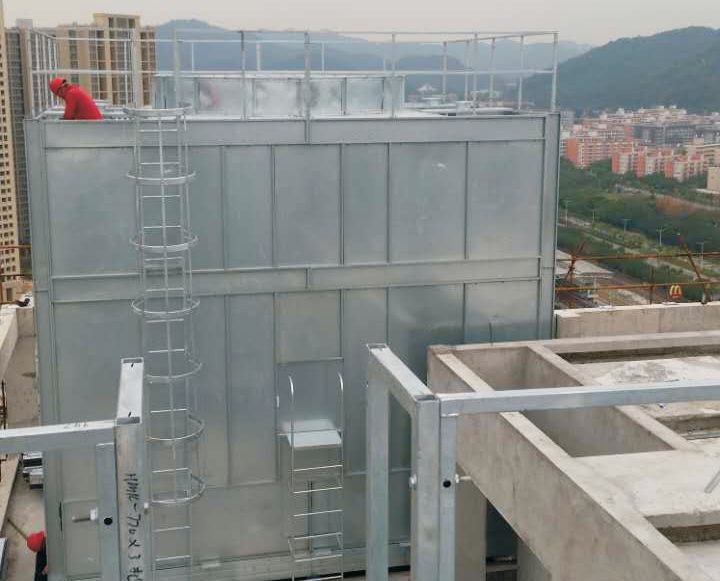

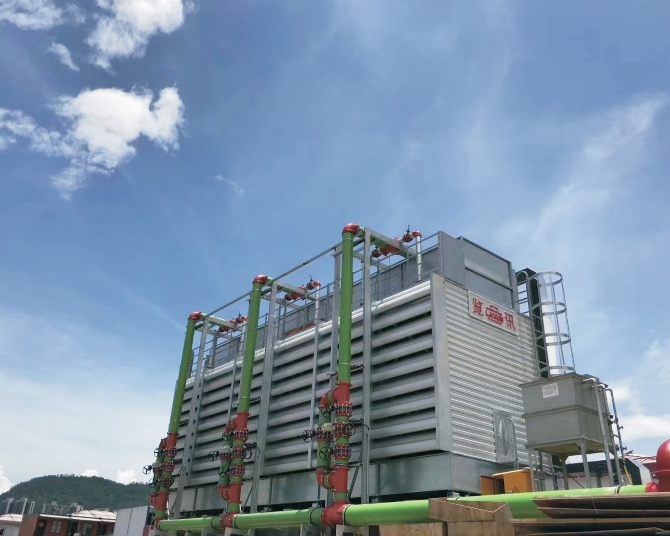

产品图册
图片来自PL系列高效机房专用冷却塔产品说明书
