浅层砂过滤器Shallow-Bed Sand Filter for Water Systems
球形外壳多罐串联设计，滤速高达40m/h，自动反冲洗，体积小省空间。
浅层砂过滤器是览讯科技推出的高效水过滤解决方案，广泛应用于工业循环水、冷却水及暖通空调水系统的悬浮物过滤。采用球形外壳与多罐串联/并联组合设计，单罐滤速最高可达40m/h，大幅减少设备占地面积。配置独特的上部布水器与下部集水器，确保水流在滤层中均匀分布无短路。反冲洗采用自动控制程序，利用系统自身水压反向冲洗滤料，无需停机、无需人工干预。滤料选用优质石英砂或无烟煤，使用寿命长，长期运行维护费用低廉。壳体采用碳钢衬胶或FRP玻璃钢材质，防腐性能优异，设计寿命超20年。
核心卖点
体积小省空间
球形罐体+浅层滤床设计，滤速40m/h，同等处理量下占地面积仅为传统砂滤器的1/3~1/2。
过滤水量大、速度快
单罐处理量最高可达50m³/h，多罐并联轻松扩展至数百m³/h，适合大流量工业水系统。
自动反冲洗
PLC/压差双重触发反冲洗，反冲洗过程自动切换阀门，逐罐反冲不影响系统供水连续性。
独特布水集水设计
上部蘑菇型布水器+下部多臂集水器，水流均匀分布，避免滤层短路和沟流，过滤效率稳定。
优质滤料
精选0.45~0.85mm均匀级配石英砂，含泥量<0.5%，也可选无烟煤/活性炭滤料，适应不同水质。
长期维护费用低
无易损运动部件，滤料5-8年更换一次，反冲洗耗水量<处理水量的3%，运行成本极低。
防腐好、寿命长
罐体可选碳钢衬胶（耐酸碱）或FRP玻璃钢（永不生锈），设计寿命超20年，全生命周期性价比高。
工作原理与结构特点
以下内容摘自浅层砂过滤器产品说明书
工作原理
浅层砂过滤器采用近乎球形的外壳和独特的内部设计，确保过滤水流平稳，多个罐体串联使用过滤效果更佳，适用于流量较大、过滤速度较快的工业及商业暖通空调系统等场合。
过滤时加压水从过滤单元进口流入布水系统，均匀到达滤料层，悬浮物被滤料拦截；过滤器底部带精密缝隙的集水器将过滤后的干净水均匀收集并流出。
随杂质堆积压差增加，当压差达到设定值或到达设定清洗时间时，系统自动转入反洗状态，加压水经集水装置冲刷滤料层，使截留污染物脱落排出；反洗持续至少3分钟后自动转回过滤状态。
四大部件构成
装置由罐体、管路、控制系统及水泵四部分构成，罐体内含布水器、滤料、水帽，各进出口端均装蝶阀。
精密技术参数
进水浊度<50FTU、出水浊度<10FTU，工作压力<0.6MPa，工作温度5~60℃，进出口压差0.1~0.15MPa。
高速低耗过滤
正常滤速约40m/h，根据水质可达60m/h；反洗耗水<1%，反洗历时2~3min，反洗采用产品水，不必设增压泵和反洗泵。
均质滤料介质
采用精制优选石英砂或石榴石作过滤介质，根据水质选择，滤料粒径最小可用0.16mm的均质滤料。
独特布集水装置
独特的布水系统及分布均匀的集水器使过滤全程水流呈层状流，过滤砂床平面始终平整，出水水质稳定。
智能自动反洗
反冲洗由智能控制系统自动识别与控制，多罐系统在正常运转下逐个轮流反洗，无需人工干预，可自动适应悬浮物波动。
技术参数
| 型号 | 罐体直径 (mm) | 单罐流量 (m³/h) | 过滤面积 (m²) | 滤速 (m/h) | 工作压力 (MPa) | 反冲洗流量 (m³/h) | 净重 (kg) |
|---|---|---|---|---|---|---|---|
| SFS-600 | 600 | 12 | 0.28 | 40 | 0.6 | 8 | 150 |
| SFS-800 | 800 | 20 | 0.50 | 40 | 0.6 | 14 | 260 |
| SFS-1000 | 1000 | 30 | 0.79 | 40 | 0.6 | 20 | 420 |
| SFS-1200 | 1200 | 45 | 1.13 | 40 | 0.6 | 30 | 580 |
| SFS-1400 | 1400 | 62 | 1.54 | 40 | 0.6 | 40 | 760 |
| SFS-1600 | 1600 | 80 | 2.01 | 40 | 0.6 | 52 | 980 |
| SFS-1800 | 1800 | 102 | 2.54 | 40 | 0.6 | 65 | 1250 |
| SFS-2000 | 2000 | 126 | 3.14 | 40 | 0.6 | 80 | 1580 |

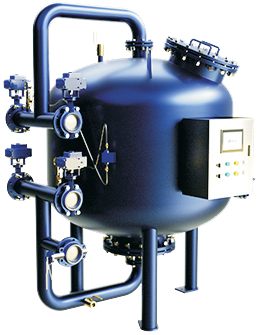

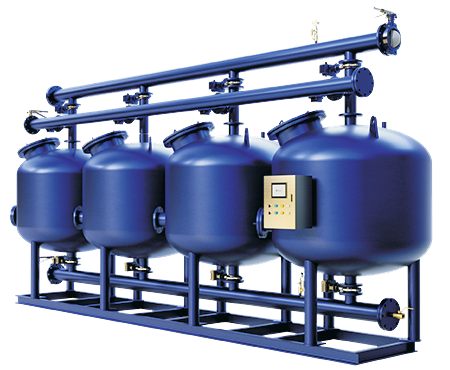

产品图册
图片来自浅层砂过滤器产品说明书
