HMK方形横流式双通道防白烟节水消雾冷却塔HMK Square Cross-Flow Dual-Path Anti-Plume Water-Saving Cooling Tower
HMK方形横流式双通道防白烟节水消雾冷却塔，兼顾白雾抑制与节水运行。
HMK双通道防白烟系列是览讯的专利节水消雾产品，通过在传统横流塔基础上增设干通道与湿通道并行运行，实现高效换热与白雾抑制的双重目标。湿通道负责主要散热，干通道利用湿热空气余热对出塔空气进行再加热，使排出的湿热空气在离开塔体后不冷凝产生可见白雾。同时，双通道设计有效回收蒸发水汽，节水率高达20%-30%。该系列搭载第四代高效填料和48.6dB(A)超静音风机，是城市核心区和居民区周边项目的首选方案。
核心卖点
双通道消雾设计
干通道与湿通道并行运行，干通道二次加热排出空气，有效消除可见白雾，冬季效果尤为显著。
白雾抑制
通过热力学再加热原理，使排气含湿量始终处于未饱和状态，即使低温高湿环境也无可见白雾。
48.6dB(A) 超静音
采用翼型低噪风机、消音百叶和减震底座多重降噪措施，噪声低至48.6dB(A)。
第四代高效填料
采用S波改性PVC填料，比表面积更大，换热系数提高15%，B1级阻燃，使用寿命≥20年。
节水20%-30%
白雾抑制过程同步回收蒸发水汽，相比普通开式塔年节水量可达20%-30%。
工作原理与结构特点
以下内容摘自HMK方形横流式双通道防白烟节水消雾冷却塔产品说明书
工作原理
冷却塔在外气气温低的时期运行时，入口空气由于循环水被加热、加湿成为排气；排气在外气中冷却、扩散并回复到入口空气状态的过程中，饱和曲线上侧部分的水蒸气被凝结，从而产生白烟。
防白烟型冷却塔的填充材分成干部和湿部：从湿部通过被加热、加湿的排气，与通过干部被加热而绝对湿度未增加的干空气，在送风机下混合后排出塔外；混合排气回复到外气状态时不与饱和曲线相交，从而预防白烟的发生。
开放式白烟防止型冷却塔不带可动装置，因此不需要担心维修、性能减弱的问题；制作材料与标准型冷却塔相同，安装方法与标准型大致相同。选型时根据白烟防止性能、冷却容量、设置面积条件确定。
第四代散热填料
集导风、散热、收水三重功效于一体，流程高度达2500~4000mm；表面呈细小布纹，水流成膜不溅落，热交换时间长，亲水性好。
蜂窝状进风设计
填料入风端设倾斜30°角蜂窝状进风口，进风呈三维特性，阳光难以射入填料表面而不易滋生青苔，风负荷均布，热交换强度稳定。
高效收水器
填料末端设置按撞击分离法设计的收水器，漂水损失有效控制在十万分之一，达到欧洲环保标准。
悬挂式阻燃填料
填料不粘接悬挂式安装，安装简便、便于清洗；由优质全新料阻燃型聚氯乙烯片真空吸塑模压整体成型，耐温55℃，保用寿命十五年以上。

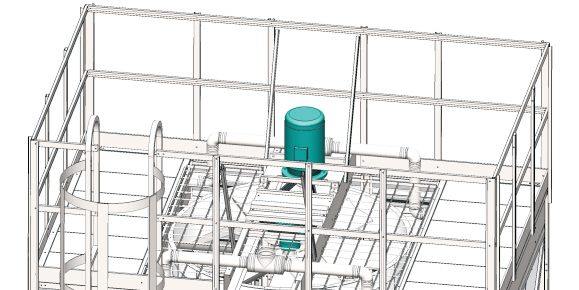

低噪声动力系统

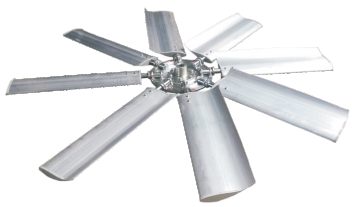

配置高效率轴流风机、专用低噪声皮带减速器与冷却塔专用全密封节能低噪声电机，整机极静噪音可达48.6dB(A)。

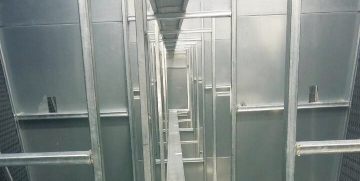

G235钢构塔体
全钢塔顶、全钢板支架与侧板，采用G235热浸镀锌钢框架；塔体材料可选全镀锌钢板（-G）、全不锈钢板（-S）或玻璃钢外壳（-FG/-FS）。
技术参数
| 型号 (HMK-xxx-LFB) | 冷却水量 (m³/h) | 风机功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) | 节水率 |
|---|---|---|---|---|---|---|
| HMK-100N-P-LFB | 500 | 15.0 | 6800×4200×5600 | 8500 | 48.6 | ≥20% |
| HMK-125N-P-LFB | 625 | 18.5 | 7400×4400×5800 | 9600 | 49.2 | ≥20% |
| HMK-150N-P-LFB | 750 | 22.0 | 8000×4600×6000 | 10600 | 49.8 | ≥20% |
| HMK-175N-P-LFB | 875 | 30.0 | 8600×4800×6200 | 11600 | 50.3 | ≥20% |
| HMK-200N-P-LFB | 1000 | 30.0 | 9200×5000×6400 | 12600 | 50.8 | ≥20% |
| HMK-250N-P-LFB | 1200 | 37.0 | 10000×5400×6800 | 14200 | 51.5 | ≥20% |
| HMK-300N-P-LFB | 1400 | 45.0 | 10800×5800×7200 | 15800 | 52.0 | ≥20% |
| HMK-350N-P-LFB | 1600 | 45.0 | 11600×6200×7600 | 17400 | 52.5 | ≥20% |
| HMK-400N-P-LFB | 1800 | 55.0 | 12400×6600×8000 | 19200 | 53.0 | ≥20% |
| HMK-450N-P-LFB | 2000 | 55.0 | 13200×7000×8400 | 20800 | 53.5 | ≥20% |
| HMK-500N-P-LFB | 2200 | 75.0 | 14000×7400×8800 | 22600 | 54.0 | ≥20% |
| HMK-600N-P-LFB | 2600 | 75.0 | 14800×7800×9200 | 24800 | 54.5 | ≥20% |
| HMK-700N-P-LFB | 3000 | 90.0 | 15600×8200×9600 | 27000 | 55.0 | ≥20% |
| HMK-800N-P-LFB | 3500 | 110.0 | 16400×8600×10000 | 29600 | 55.5 | ≥20% |
| HMK-1000N-P-LFB | 4200 | 132.0 | 18000×9400×10800 | 34000 | 56.0 | ≥20% |
| HMK-1200N-P-LFB | 5000 | 160.0 | 19600×10200×11600 | 39000 | 56.8 | ≥25% |
产品图册
图片来自HMK方形横流式双通道防白烟节水消雾冷却塔产品说明书
