HMK-N-T一体机系列冷却塔HMK-N-T Integrated Cooling Tower Series
HMK-N-T一体机系列冷却塔，面向一体机系统配套，结构紧凑适合集装箱运输。
HMK-N-T一体机系列是览讯专为一体机系统配套设计的高度集成化冷却塔产品。冷却塔、水泵、控制柜等核心部件全部集成于一个框架单元内，出厂前完成组装调试，运输至现场后仅需连接水电管路即可运行。结构紧凑，标准尺寸适合40尺集装箱运输，专为数据中心一体机、模块化机房和集装箱式冷却系统而开发。搭载览讯九大核心科技，包括智能变频控制、变流量自适应喷淋、无线远程监控等，实现一键启动、无人值守运行。
核心卖点
一体机系统配套
冷却塔+水泵+控制柜全集成，出厂即成品，现场即插即用，安装周期缩短80%。
九大核心科技
搭载智能变频、变流量喷淋、无线监控、自动排污等九大科技，实现智能无人值守。
集装箱运输友好
标准尺寸适配40尺集装箱，海陆联运方便，适合出口及远距离物流。
高密度集成
同等冷量下占地面积仅为传统方案的50%，特别适合集装箱式数据中心和移动基站。
工作原理与结构特点
以下内容摘自HMK-N-T一体机系列冷却塔产品说明书
工作原理
HMK-N-PB-T一体机系列为CTI冷却塔，涵盖循环水量90~600m³/h共15个型号。整机采用模块化螺栓装配：底框、侧板、横档、拉力支、填料、播水盆、风筒及动力系统均以螺栓固定组装，安装工序清晰，装配质量稳定。
设计工况：进水温度37℃、出水温度32℃、湿球温度28℃、干球温度31.5℃、大气压力9.94×10⁴Pa，抗风压设计＜47m/s。产品通过美国CTI标准STD-201(21)热力性能认证，并获国家节水、节能CQC产品认证。
一体机系列共享览讯九大核心科技：符合GB/T 7190.1-2018国标全性能要求，采用二十年使用年限的正负压填料成型科技（核电级品质）、LAXUN 48.6dB(A)极静噪声大扭曲度FRP风机技术、基于激光飞行加工设备的不锈钢加工技术等。
模块化螺栓装配
底框、侧板、横档、拉力支、填料、播水盆等均采用螺栓固定组装，无需现场焊接，安装简便、质量稳定。

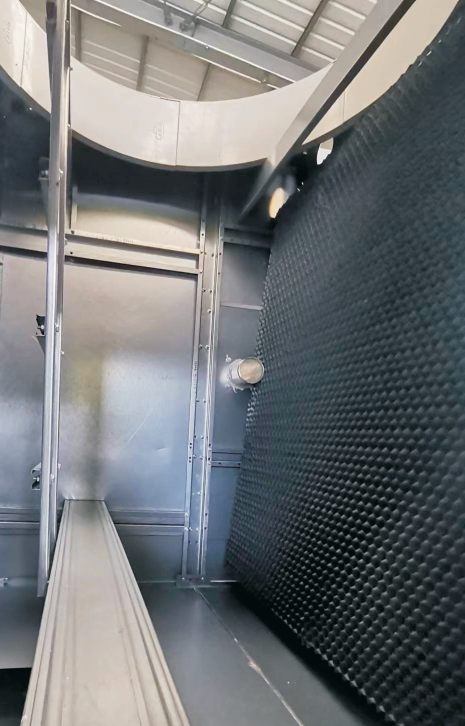

悬挂式填料固定
填料片穿入胶片管固定，并以胶片管封头板打螺丝锁紧，装拆简便，便于清洗与更换。

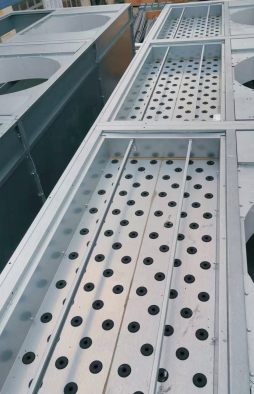

播水盆布水系统
喷头卡装于播水盆上，播水盆固定在侧板上、两边安装播水盆立板，形成稳定的重力式布水系统。
双路补水系统
底框上安装手动补水部分与自动补水部分（浮球阀），自动维持储水水位，适应不同运行工况。
顶置动力系统
电机架支撑框、电机架、电机、风机安装于塔顶风筒处，配检修门、检修门梯及外检修梯，维护简便。
技术参数
| 型号 (HMK-xxx-PB-T) | 冷却水量 (m³/h) | 风机功率 (kW) | 水泵功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| HMK-90N-PB-T | 90 | 4.0 | 3.0 | 2800×2200×2600 | 2600 | 50.5 |
| HMK-110N-PB-T | 110 | 5.5 | 3.0 | 3000×2400×2700 | 2900 | 51.0 |
| HMK-130N-PB-T | 130 | 5.5 | 4.0 | 3200×2600×2800 | 3200 | 51.5 |
| HMK-150N-PB-T | 150 | 7.5 | 4.0 | 3400×2800×2900 | 3600 | 52.0 |
| HMK-180N-PB-T | 180 | 7.5 | 5.5 | 3600×3000×3000 | 4000 | 52.5 |
| HMK-210N-PB-T | 210 | 11.0 | 5.5 | 3800×3200×3100 | 4400 | 53.0 |
| HMK-240N-PB-T | 240 | 11.0 | 7.5 | 4000×3400×3200 | 4900 | 53.5 |
| HMK-280N-PB-T | 280 | 15.0 | 7.5 | 4200×3600×3300 | 5400 | 54.0 |
| HMK-320N-PB-T | 320 | 15.0 | 7.5 | 4400×3800×3400 | 5900 | 54.5 |
| HMK-360N-PB-T | 360 | 18.5 | 11.0 | 4600×4000×3500 | 6500 | 55.0 |
| HMK-400N-PB-T | 400 | 18.5 | 11.0 | 4800×4200×3700 | 7100 | 55.5 |
| HMK-450N-PB-T | 450 | 22.0 | 11.0 | 5000×4400×3800 | 7700 | 56.0 |
| HMK-500N-PB-T | 500 | 22.0 | 15.0 | 5200×4600×4000 | 8400 | 56.5 |
| HMK-550N-PB-T | 550 | 30.0 | 15.0 | 5400×4800×4100 | 9000 | 57.0 |
| HMK-600N-PB-T | 600 | 30.0 | 15.0 | 5600×5000×4300 | 9700 | 57.5 |
产品图册
图片来自HMK-N-T一体机系列冷却塔产品说明书
