LC系列逆流开式冷却塔LC Series Counter-Flow Open Cooling Tower
LC系列逆流开式冷却塔，采用逆流换热结构，兼顾高效散热与稳定运行。
LC系列是览讯经典的逆流开式冷却塔产品线，采用逆流式换热结构——热水自上而下喷淋、空气自下而上穿过填料，实现最充分的气水接触。该系列通过了CTI、FM、CE、UL四大国际认证全覆盖，塔体紧凑，占地面积较横流塔缩小约30%，尤其适合安装空间有限的楼顶和室内机房。系列涵盖30个C型标准型号，从LC-18181C的小巧单风机到多风机并联的大型机组，满足各种冷量需求。
核心卖点
逆流换热结构
气水逆向流动，温度梯度最优化，单位体积换热效率比横流塔提高15%-20%。
CTI / FM / CE / UL 全覆盖认证
同时持有四大国际认证，满足出口项目和跨国EPC工程的合规要求。
塔体紧凑占地小
逆流塔型占地较横流塔缩小30%，适合楼顶、室内等空间受限场所安装。
高效收水器
标配三段式收水器，飘水率≤0.005%，大幅减少循环水损耗和周边环境污染。
全系FRP防腐外壳
塔体面板采用进口FRP玻璃钢材质，抗老化、耐腐蚀，设计使用寿命≥18年。
工作原理与结构特点
以下内容摘自LC系列逆流开式冷却塔产品说明书
工作原理
新LC系列超低噪环保型冷却塔采用同行业世界先进的自动化生产设备、新技术、新材料、新工艺，成就新一代低能耗高效率产品。超强的冷效、卓越的噪声处理效果、方便保养及其耐用性，成为采购设备时最理想的选择方案。
LC系列为CTI逆流开式冷却塔，设计工况：进水温度37℃、出水温度32℃、湿球温度28℃、干球温度31.5℃、大气压力9.94×10⁴Pa，抗风压设计＜47m/s。
从2013年至今，览讯已累计有包括LC系列在内的11个系列通过CTI标准STD-201(21)热力性能认证，LC系列并获得美国FM认证与欧盟CE认证。
低噪轴流风机
览讯LXSS系列低噪音冷却风机，声输出比同类传统冷却风机低20dB(A)；整体加强轴一体化叶片设计，风机设计寿命长达40年。

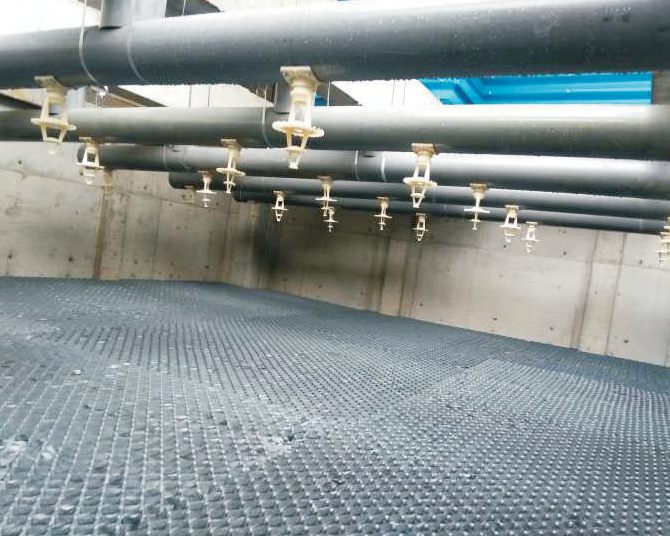

方形喷洒布水
水分配系统采用内旋转方形喷洒喷嘴，不易堵塞，确保水均匀喷洒在填料上，拆卸方便有利维护，可做到零维护、零故障。
梯形波薄膜填料
塔芯由优质改性PVC聚氯乙烯片材真空吸塑成型，梯形波薄膜式填料散水有效表面覆盖率达98%以上，耐温50℃~68℃，阻燃性能达B级以上。
G235镀锌钢框架
塔框架和面板采用高耐蚀极厚重镀锌钢材质，最高规格G235框架能有效抵抗12级台风、8级地震，经振动台测试确保抗震能力，无焊接点。
全封闭电机驱动
驱动系统使用冷却塔湿热环境专用高效全封闭电机，防水轴承设计；直连、皮带、齿轮传动可选，进口轴承设计寿命≧20000h。
技术参数
| 型号 | 冷却水量 (m³/h) | 风机直径 (mm) | 电机功率 (kW) | 外形尺寸 L×W×H (mm) | 运行重量 (kg) | 噪音 dB(A) |
|---|---|---|---|---|---|---|
| LC-18181C | 80 | 1200 | 3.0 | 2400×2400×3500 | 2200 | 50.0 |
| LC-18182C | 100 | 1200 | 4.0 | 2600×2600×3700 | 2600 | 50.8 |
| LC-18183C | 125 | 1500 | 5.5 | 2800×2800×3900 | 3000 | 51.5 |
| LC-18184C | 150 | 1500 | 7.5 | 3000×3000×4100 | 3500 | 52.2 |
| LC-18185C | 175 | 1800 | 7.5 | 3200×3200×4300 | 3900 | 52.8 |
| LC-18186C | 200 | 1800 | 11.0 | 3400×3400×4500 | 4400 | 53.5 |
| LC-18187C | 225 | 2000 | 11.0 | 3600×3600×4700 | 4800 | 54.0 |
| LC-18188C | 250 | 2000 | 15.0 | 3800×3800×4900 | 5300 | 54.6 |
| LC-18189C | 275 | 2200 | 15.0 | 4000×4000×5100 | 5700 | 55.1 |
| LC-181810C | 300 | 2200 | 18.5 | 4200×4200×5300 | 6300 | 55.8 |
| LC-181811C | 325 | 2400 | 18.5 | 4400×4400×5500 | 6700 | 56.2 |
| LC-181812C | 350 | 2400 | 22.0 | 4600×4600×5700 | 7300 | 56.8 |
| LC-181813C | 375 | 2600 | 22.0 | 4800×4800×5900 | 7700 | 57.2 |
| LC-181814C | 400 | 2600 | 30.0 | 5000×5000×6100 | 8300 | 57.8 |
| LC-181815C | 425 | 2800 | 30.0 | 5200×5200×6300 | 8700 | 58.1 |
| LC-181816C | 450 | 2800 | 30.0 | 5400×5400×6500 | 9300 | 58.6 |
| LC-181817C | 475 | 3000 | 37.0 | 5600×5600×6700 | 9700 | 58.9 |
| LC-181818C | 500 | 3000 | 37.0 | 5800×5800×6900 | 10300 | 59.3 |
| LC-181819C | 550 | 3200 | 45.0 | 6000×6000×7100 | 10800 | 59.8 |
| LC-181820C | 600 | 3200 | 45.0 | 6200×6200×7300 | 11400 | 60.2 |

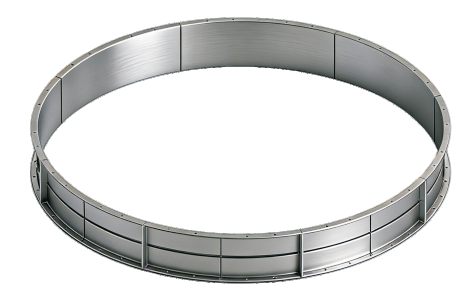

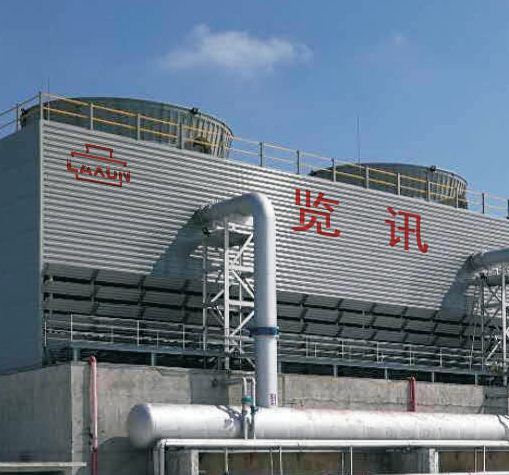

产品图册
图片来自LC系列逆流开式冷却塔产品说明书
