LF轴流风机LF Axial Fan for Cooling Towers
专为冷却塔设计的轴流风机，效率高，湿热环境长期运转可靠。
LF系列轴流风机是览讯科技专为冷却塔湿热工况自主研发的核心通风部件。采用高效翼型叶片设计和齿轮箱二级减速传动，确保在饱和湿空气环境下长期稳定运转。风机配置灵活，可适配ABB、西门子、万高等国内外一线品牌电机，叶轮提供铝合金、FRP玻璃钢、不锈钢多种材质选择。每台风机出厂前均经G2.5级动平衡校验，振动值≤2.8mm/s。广泛应用于化工、石油、电力、纺织、冶金等行业循环水冷却装置的通风系统，是冷却塔高效散热的动力心脏。
核心卖点
专为湿热环境设计
电机防护等级IP55以上，轴承采用双面密封结构，接线盒防水处理，100%相对湿度环境正常运行。
高效率翼型叶片
基于CFD流体仿真优化的大扭角翼型叶型设计，风机静压效率可达75%以上，节能显著。
齿轮箱二级减速传动
电机与叶轮间通过螺旋锥齿轮箱实现二级减速，传动比精确，运行平稳，噪声低。
优质合金钢齿轮
齿轮采用20CrMnTi合金钢经渗碳淬火精磨加工，齿面硬度HRC58-62，承载能力强、寿命长。
电机配置灵活
支持ABB、西门子、万高、东元等品牌电机选配，电压380V/660V/6kV/10kV可选，变频适配。
叶轮材质多样
铝合金叶轮（轻质高效）、FRP玻璃钢叶轮（耐腐蚀）、不锈钢叶轮（耐高温），按工况选配。
动平衡保障
每台风机出厂前做G2.5级动平衡校验，振动速度≤2.8mm/s，运行平稳无共振。
工作原理与结构特点
以下内容摘自LF轴流风机产品说明书
工作原理
LF系列冷却塔风机是专为冷却塔设计的轴流风机，不仅能为冷却塔提供所需的风量和风压，而且具有很高的效率，能在冷却塔的湿热环境中长期正常运转。

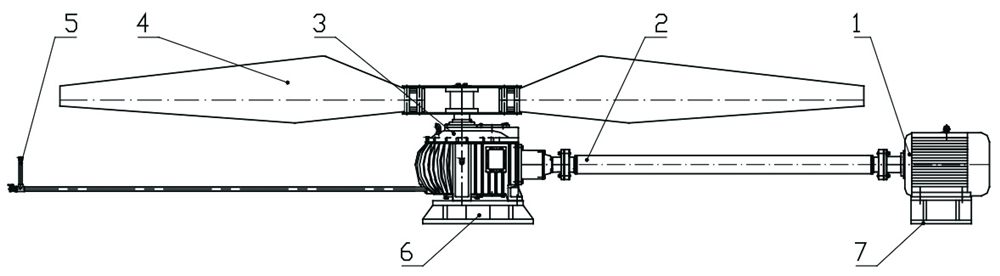

本设备适用于化工、石油、电力、纺织、冶金等各行业的循环水冷却装置。整机由电机、传动轴、齿轮箱、叶轮、油标管路等部件组成，风机直径覆盖4700mm~10060mm。
风机规格涵盖LF42D至LF100共十余个型号，风量450000~3250000m³/h，可根据用户不同需要配置单速、双速、三速、防爆、高压等相适应的电机。
二级减速齿轮箱
齿轮箱采用螺旋锥齿轮副和斜齿轮结合的二级减速传动，结构紧凑、传动功率大、运转平衡可靠、低噪声，齿轮材料为优质合金钢。
油池浸甩油润滑
润滑采用油池浸与甩油流动润滑相结合，甩油盘将油送至储油槽经流道润滑轴承；高速轴进口动密封采用骨架密封或机械密封。
膜片联轴器传动轴
传动轴采用薄壁钢管及两个半联轴器与膜片组成，出厂前经过严格的动平衡测试调整，确保运转可靠。
多翼型叶轮可选
叶轮由叶片、轮毂组成，出厂前已校正平衡；备有多种翼型和多个叶片组合的叶轮，满足不同工况条件要求。
外引油标管路
油标由镀锌水煤气管组成并水平引出至风筒外，可方便地观察齿轮箱实际油位，同时可通过油标螺孔加油或放油。
油温振动双重监控
使用N150重负荷工业齿轮油，运行油温不得超过86℃；齿轮箱输入轴轴承座处最大振动速度按型号控制在4.50~6.30mm/s。
技术参数
| 风机型号 | 叶轮直径 (mm) | 叶片数 | 转速 (rpm) | 风量 (m³/h) | 电机功率 (kW) | 噪音 dB(A) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| LF-1800 | 1800 | 4 | 480 | 85000 | 5.5 | 62 | 380 |
| LF-2000 | 2000 | 4 | 420 | 105000 | 7.5 | 63 | 450 |
| LF-2400 | 2400 | 4 | 360 | 150000 | 11.0 | 64 | 560 |
| LF-2800 | 2800 | 4 | 320 | 205000 | 15.0 | 65 | 680 |
| LF-3200 | 3200 | 6 | 280 | 270000 | 18.5 | 66 | 820 |
| LF-3600 | 3600 | 6 | 250 | 340000 | 22.0 | 67 | 980 |
| LF-4200 | 4200 | 6 | 210 | 460000 | 30.0 | 68 | 1250 |
| LF-5000 | 5000 | 8 | 180 | 650000 | 45.0 | 70 | 1680 |
| LF-6000 | 6000 | 8 | 150 | 940000 | 55.0 | 72 | 2100 |
| LF-7000 | 7000 | 8 | 130 | 1280000 | 75.0 | 73 | 2600 |
| LF-8000 | 8000 | 10 | 115 | 1670000 | 90.0 | 74 | 3200 |
| LF-9000 | 9000 | 10 | 100 | 2120000 | 110.0 | 75 | 3800 |

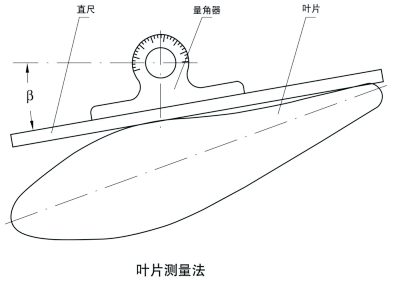

产品图册
图片来自LF轴流风机产品说明书
